Kawitacja to złożone zjawisko fizyczne występujące w cieczach. Zachodzi, gdy ciśnienie cieczy spada poniżej poziomu krytycznego. To prowadzi do tworzenia się pęcherzyków gazowych. Proces ten jest dynamiczny. Pęcherzyki powstają i zanikają w ułamkach sekund. Ich implozja generuje silne fale uderzeniowe. Zjawisko to ma ogromne znaczenie w inżynierii hydraulicznej.
Najważniejsze informacje:- Kawitacja występuje przy gwałtownym spadku ciśnienia w cieczy
- Proces tworzenia pęcherzyków trwa tysięczne części sekundy
- Zjawisko może powodować znaczne uszkodzenia mechaniczne urządzeń
- Występują cztery główne rodzaje kawitacji: hydrodynamiczna, powierzchniowa, przestrzenna i pasmowa
- Jest szczególnie groźna dla pomp i turbin
- Generuje charakterystyczne dźwięki podobne do deszczu
- Można jej przeciwdziałać poprzez odpowiednie projektowanie systemów hydraulicznych
- Wymaga stałego monitorowania i kontroli w systemach przemysłowych
Czym jest kawitacja i jak powstaje?
Zjawisko kawitacji to gwałtowna przemiana fazowa cieczy w gaz, spowodowana lokalnym spadkiem ciśnienia. Proces ten zachodzi najczęściej w układach hydraulicznych, gdzie przepływ cieczy jest szczególnie intensywny. W warunkach przemysłowych, kawitacja często występuje w pompach, turbinach i zaworach.
Mechanizm powstawania zjawiska kawitacji rozpoczyna się, gdy ciśnienie statyczne spada poniżej ciśnienia parowania cieczy. To prowadzi do tworzenia się pęcherzyków gazowych, które następnie gwałtownie implodują. Implozje te generują fale uderzeniowe o znacznej energii, powodując uszkodzenia mechaniczne.
Podstawowe rodzaje kawitacji w przemyśle
Kawitacja występuje w różnych formach, zależnie od warunków operacyjnych. Każdy typ ma charakterystyczne cechy i wymaga specyficznego podejścia w zakresie przeciwdziałania.
- Kawitacja hydrodynamiczna - występuje przy gwałtownym wzroście prędkości przepływu, najczęściej w przewężeniach

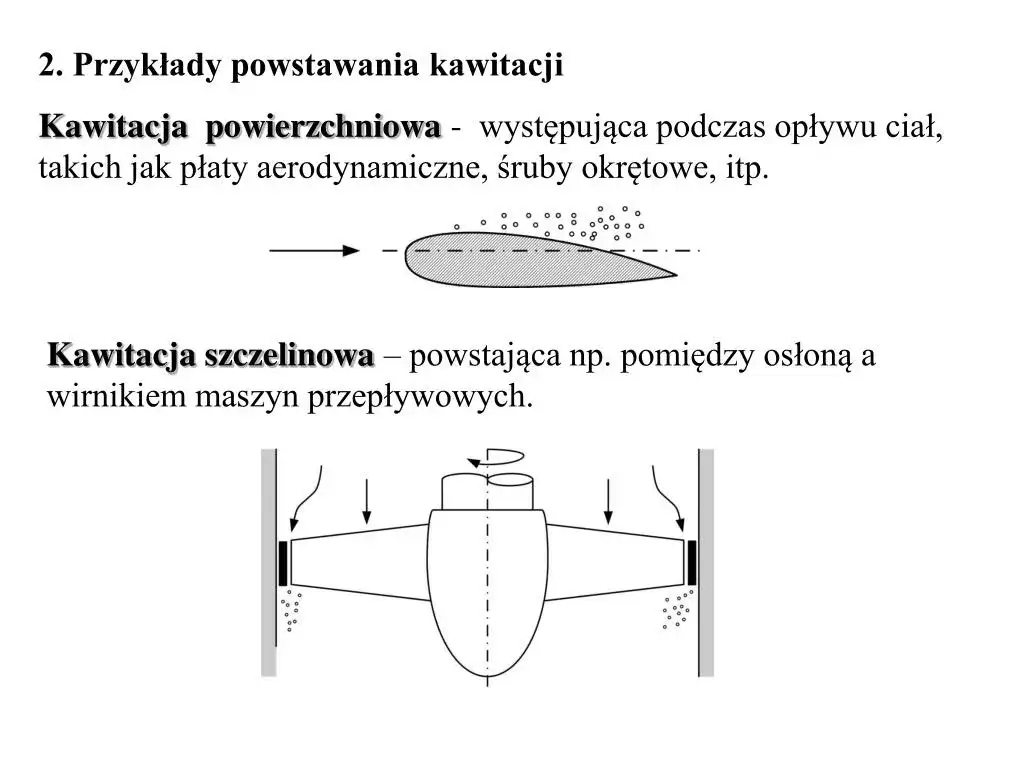

- Kawitacja powierzchniowa - tworzy się bezpośrednio przy powierzchniach elementów hydraulicznych
- Kawitacja przestrzenna - powstaje w wolnej przestrzeni cieczy, z dala od ścianek
- Kawitacja pasmowa - tworzy jednorodną mieszaninę parowo-gazową w określonym obszarze
Identyfikacja rodzaju kawitacji jest kluczowa dla doboru właściwych metod przeciwdziałania. Każdy typ wymaga innych środków zaradczych.
Jak przebiega proces kawitacji hydrodynamicznej?
Proces kawitacji rozpoczyna się od lokalnego spadku ciśnienia w miejscach przyspieszenia przepływu. Gdy ciśnienie spada poniżej wartości krytycznej, powstają pierwsze pęcherzyki parowe. Ich implozja następuje w obszarach wyższego ciśnienia, generując fale uderzeniowe.
W strefie implozji temperatura może chwilowo wzrosnąć nawet do 1000°C. Powstające mikrostrugi mogą osiągać prędkości rzędu 100 m/s. Energia uwalniana podczas implozji pęcherzyków prowadzi do uszkodzeń powierzchni materiału.
| Parametr | Wartość krytyczna | Wartość optymalna |
| Ciśnienie | < 2.3 kPa | > 10 kPa |
| Temperatura | > 60°C | 20-40°C |
| Prędkość przepływu | > 12 m/s | < 8 m/s |
Czytaj więcej: Dołki w policzkach: Czym są i jak je uzyskać?
Skutki kawitacji w urządzeniach przemysłowych
Kawitacja w pompach prowadzi do systematycznej degradacji elementów mechanicznych. Zjawisko to szczególnie dotyka wirniki i korpusy pomp.
Erozja kawitacyjna powoduje powstawanie charakterystycznych wżerów i ubytków materiału. Uszkodzenia te pogłębiają się w czasie eksploatacji.
Wibracje wywołane przez zjawisko kawitacji negatywnie wpływają na łożyska i uszczelnienia. Prowadzi to do przyspieszonego zużycia tych elementów.
- Erozja powierzchni wirników i łopatek
- Zniszczenie uszczelnień mechanicznych
- Uszkodzenia łożysk wskutek wibracji
- Pęknięcia zmęczeniowe elementów konstrukcyjnych
- Korozja przyspieszana przez mikropęknięcia
Straty finansowe związane z kawitacją
Roczne koszty napraw urządzeń dotkniętych skutkami kawitacji mogą sięgać 500 000 PLN w średniej wielkości zakładzie przemysłowym. Wymiana uszkodzonych elementów często wymaga kilkudniowych przestojów produkcyjnych. Straty związane z zatrzymaniem produkcji znacząco przewyższają koszty samych napraw.
Przedwczesna wymiana elementów zwiększa koszty utrzymania ruchu o 30-40% rocznie. Dodatkowe wydatki generuje zwiększone zużycie energii przez uszkodzone urządzenia. Ubezpieczyciele często wymagają dodatkowych składek dla maszyn narażonych na kawitację.
Spadek sprawności urządzeń dotkniętych zjawiskiem kawitacji może sięgać 20%. Prowadzi to do wymiernych strat w wydajności całych linii produkcyjnych.
Metody zapobiegania zjawisku kawitacji
Zapobieganie kawitacji wymaga kompleksowego podejścia już na etapie projektowania. Kluczowe jest właściwe dobranie parametrów pracy urządzeń.
Regularne przeglądy i monitoring stanu technicznego pozwalają wcześnie wykryć pierwsze oznaki kawitacji. Szybka reakcja na niepokojące symptomy znacząco redukuje ryzyko poważnych uszkodzeń.
Stosowanie nowoczesnych materiałów odpornych na erozję kawitacyjną wydłuża żywotność urządzeń. Powłoki ochronne i specjalne stopy metali stanowią skuteczną barierę.
| Metoda zabezpieczenia | Skuteczność | Koszt wdrożenia |
| Powłoki ochronne | 75% | Średni |
| Monitoring ciągły | 90% | Wysoki |
| Optymalizacja przepływu | 85% | Niski |
Nowoczesne systemy monitorowania kawitacji
Systemy monitoringu wykorzystują zaawansowane czujniki wibracji i emisji akustycznej do wykrywania zjawiska kawitacji. Analiza sygnałów w czasie rzeczywistym pozwala na natychmiastową reakcję. Inteligentne algorytmy potrafią przewidzieć ryzyko wystąpienia kawitacji z wyprzedzeniem.
Monitoring temperatury i ciśnienia w kluczowych punktach instalacji dostarcza dodatkowych danych diagnostycznych. Systemy SCADA umożliwiają ciągłą rejestrację parametrów pracy. Operatorzy otrzymują natychmiastowe powiadomienia o przekroczeniu wartości granicznych.
Regularne inspekcje z wykorzystaniem endoskopów przemysłowych pozwalają ocenić stan powierzchni narażonych na erozję kawitacyjną. Wczesne wykrycie uszkodzeń zapobiega poważniejszym awariom.
Zastosowanie wiedzy o kawitacji w praktyce
W przemyśle chemicznym zjawisko kawitacji wykorzystuje się do intensyfikacji procesów mieszania i homogenizacji. Kontrolowana kawitacja hydrodynamiczna przyspiesza reakcje chemiczne. Technologia ta znajduje zastosowanie w produkcji emulsji i zawiesin.
Przemysł spożywczy wykorzystuje proces kawitacji do sterylizacji produktów płynnych. Wysokie temperatury i ciśnienia powstające podczas implozji pęcherzyków skutecznie eliminują mikroorganizmy. Metoda ta jest szczególnie efektywna w przetwórstwie mleka.
W oczyszczalniach ścieków kawitacja wspomaga procesy utleniania związków organicznych. Generowane rodniki hydroksylowe przyspieszają rozkład zanieczyszczeń. Technologia ta redukuje zapotrzebowanie na środki chemiczne.
Rozwój technologii antykawitacyjnych zmierza w kierunku wykorzystania materiałów kompozytowych i powłok nanokrystalicznych. Badania nad nowymi metodami diagnostyki i prewencji otwierają nowe możliwości w zakresie ochrony urządzeń przemysłowych.
Skuteczne zarządzanie kawitacją kluczem do efektywności przemysłowej
Zjawisko kawitacji stanowi istotne wyzwanie dla nowoczesnego przemysłu. Świadomość mechanizmów jego powstawania i skutków kawitacji pozwala na wdrożenie skutecznych strategii prewencyjnych. Regularne monitorowanie i szybka reakcja na pierwsze symptomy mogą znacząco ograniczyć straty finansowe.
Kluczowe znaczenie ma dobór odpowiednich metod zapobiegania kawitacji, dostosowanych do specyfiki danej instalacji. Nowoczesne systemy monitoringu, w połączeniu z zaawansowanymi materiałami odpornymi na erozję kawitacyjną, tworzą skuteczną barierę ochronną dla urządzeń przemysłowych.
Mimo destrukcyjnego charakteru, kontrolowana kawitacja znajduje też pozytywne zastosowania w różnych gałęziach przemysłu. Od sterylizacji w przemyśle spożywczym po oczyszczanie ścieków - właściwie zarządzane zjawisko kawitacji może przynieść wymierne korzyści technologiczne.
