Efekt Peltiera to fascynujące zjawisko termoelektryczne. Polega na przekształcaniu energii elektrycznej w cieplną. Zostało odkryte w 1834 roku przez francuskiego fizyka Jeana Peltiera. Gdy prąd elektryczny przepływa przez złącze dwóch różnych materiałów półprzewodnikowych, jedna strona się ochładza, a druga ogrzewa. To właśnie ta właściwość sprawia, że efekt Peltiera jest tak użyteczny w praktyce.
Proces ten zachodzi na styku dwóch typów półprzewodników: n-type (z nadmiarem elektronów) i p-type (z niedoborem elektronów). Kierunek przepływu prądu określa, która strona będzie się ochładzać, a która ogrzewać. To odwracalne zjawisko znajduje szerokie zastosowanie w nowoczesnych technologiach chłodzenia.
Najważniejsze informacje:- Jest to zjawisko odwracalne - zmiana kierunku prądu zmienia kierunek przepływu ciepła
- Wykorzystuje dwa typy półprzewodników (n-type i p-type)
- Nie wymaga czynnika chłodzącego ani ruchomych części
- Pozwala na precyzyjną kontrolę temperatury
- Znajduje zastosowanie w elektronice, medycynie i przemyśle
- Jest przeciwieństwem efektu Seebecka
Co to jest efekt Peltiera?
Efekt Peltiera to zjawisko termoelektryczne polegające na przekształcaniu energii elektrycznej w cieplną. Zjawisko Peltiera umożliwia chłodzenie lub ogrzewanie materiałów poprzez przepływ prądu elektrycznego.
Francuski fizyk Jean Peltier odkrył to zjawisko w 1834 roku podczas badań nad przewodnictwem elektrycznym. Jego odkrycie początkowo nie wzbudziło dużego zainteresowania. Dopiero rozwój półprzewodników termoelektrycznych w XX wieku przyniósł praktyczne zastosowania tego efektu.
Podstawą działania jest przepływ prądu przez złącze dwóch różnych materiałów. Układ termoelektryczny wykorzystuje różnice w poziomach energetycznych elektronów. To właśnie te różnice umożliwiają transport ciepła.
Jak działa ogniwo Peltiera?

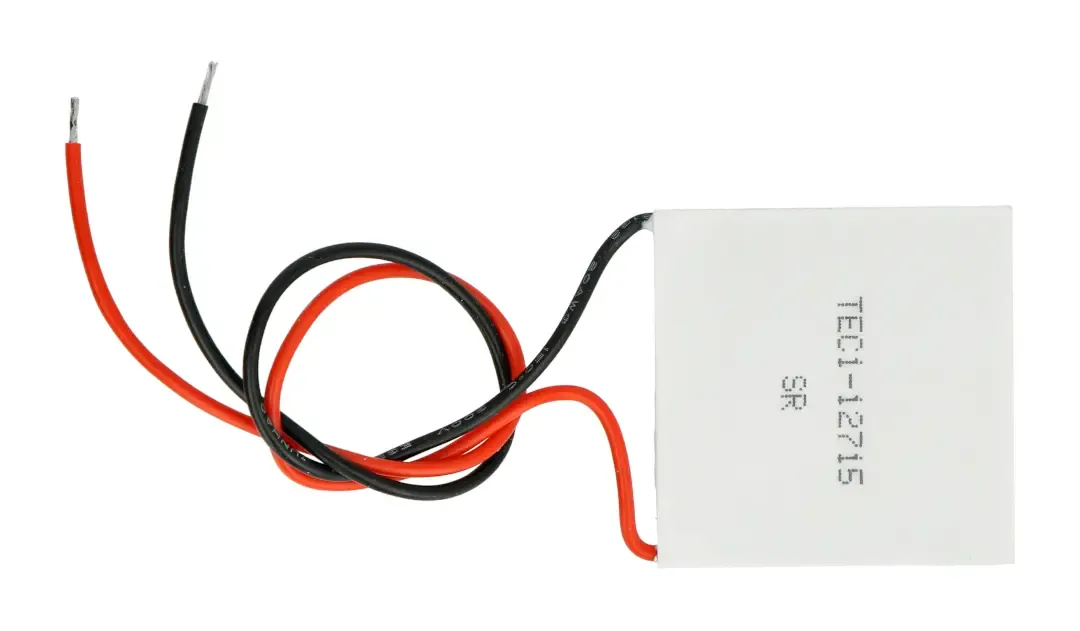

Ogniwo Peltiera działa na zasadzie przepływu elektronów między dwoma typami półprzewodników. Gdy elektrony przechodzą z materiału typu n do typu p, pochłaniają energię cieplną. Proces ten powoduje ochłodzenie jednej strony ogniwa i ogrzanie drugiej.
Wydajność modułu Peltiera zależy od natężenia przepływającego prądu. Zmiana kierunku przepływu prądu odwraca kierunek transportu ciepła. Ta właściwość umożliwia precyzyjną kontrolę temperatury.

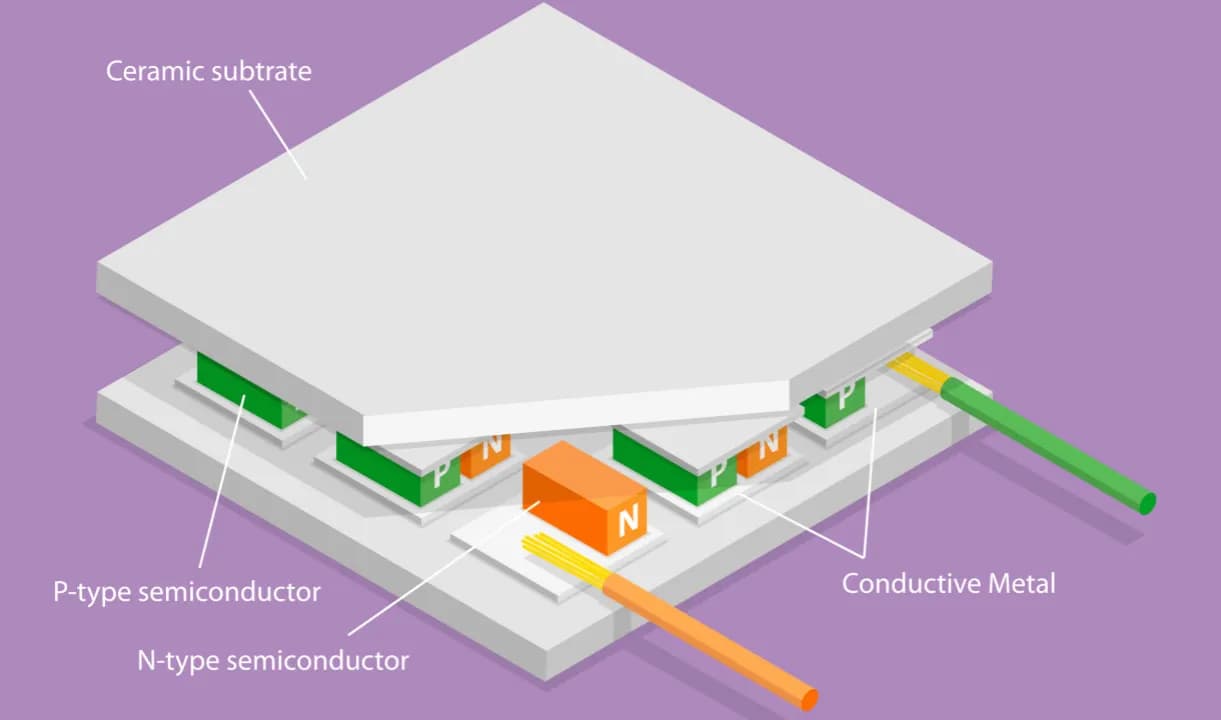

- Płytki ceramiczne
- Półprzewodniki typu n i p
- Mostki miedziane
- Pasta termoprzewodząca
- Radiator odprowadzający ciepło
Czytaj więcej: Zjawiska kapilarne - fascynujący świat sił międzycząsteczkowych w przyrodzie
Budowa i struktura złącz półprzewodnikowych
Złącze typu n zawiera nadmiar swobodnych elektronów. Jest to efekt domieszkowania pierwiastkami z piątej grupy układu okresowego. Elektrony te aktywnie uczestniczą w procesie przewodzenia prądu.
Złącze typu p charakteryzuje się niedoborem elektronów, co tworzy tzw. dziury. Powstają one przez domieszkowanie pierwiastkami z trzeciej grupy układu okresowego. Te puste miejsca po elektronach umożliwiają transport ładunków.
| Właściwość | Typ n | Typ p |
| Nośniki ładunku | Elektrony | Dziury |
| Przewodnictwo | Wysokie | Średnie |
| Temperatura pracy | Do 150°C | Do 150°C |
Proces wymiany ciepła w ogniwie Peltiera
Termoelektryczne chłodzenie rozpoczyna się od przepływu prądu przez złącza. Elektrony przemieszczają się z poziomu o niższej energii do wyższej, pochłaniając przy tym energię cieplną. Proces ten powoduje ochłodzenie jednej strony ogniwa. Ciepło jest transportowane na drugą stronę, gdzie jest uwalniane.
Efektywność procesu zależy od różnicy temperatur między stronami ogniwa Peltiera. Im większa różnica, tym trudniej utrzymać wydajne chłodzenie. Ciepło jest odprowadzane przez radiator. Bez skutecznego odprowadzania ciepła, wydajność układu znacząco spada.
- Natężenie prądu zasilającego
- Różnica temperatur między stronami
- Jakość odprowadzania ciepła
- Temperatura otoczenia
Zastosowania przemysłowe
Układ termoelektryczny znajduje szerokie zastosowanie w przemyśle farmaceutycznym. Służy do precyzyjnej kontroli temperatury podczas produkcji i przechowywania leków.
W przemyśle elektronicznym moduły Peltiera wykorzystuje się do chłodzenia procesorów i innych elementów półprzewodnikowych. Technologia ta zapewnia stabilną temperaturę pracy urządzeń.
Przemysł kosmiczny korzysta z zjawiska Peltiera w systemach kontroli temperatury satelitów. Bezawaryjność i brak części ruchomych to kluczowe zalety w zastosowaniach kosmicznych.
Wykorzystanie w urządzeniach codziennego użytku
Mini lodówki turystyczne wykorzystują efekt Peltiera do chłodzenia napojów i żywności. Ich kompaktowa konstrukcja i niskie zużycie energii sprawiają, że są idealne do zastosowań mobilnych. Urządzenia te mogą być zasilane z gniazda samochodowego 12V.
Domowe systemy klimatyzacji punktowej coraz częściej wykorzystują moduły Peltiera. Nie wymagają one czynnika chłodniczego ani sprężarki. Ich cicha praca i możliwość precyzyjnej regulacji temperatury to główne zalety.
| Typ urządzenia | Zastosowanie | Efektywność |
| Mini lodówka | Chłodzenie napojów | Do 20°C poniżej temp. otoczenia |
| Chłodzenie CPU | Komputery PC | Do 60°C różnicy temp. |
| Klimatyzator punktowy | Małe pomieszczenia | Do 15°C poniżej temp. otoczenia |
Zalety technologii Peltiera
Ogniwa Peltiera wyróżniają się brakiem ruchomych części mechanicznych. To przekłada się na ich wysoką niezawodność i długą żywotność. Dodatkowo, urządzenia te pracują bezgłośnie.
Precyzyjna kontrola temperatury to kolejna zaleta układów termoelektrycznych. Możliwe jest utrzymanie stabilnej temperatury z dokładnością do 0,1°C. Szybka zmiana kierunku przepływu ciepła pozwala na dynamiczne dostosowanie parametrów pracy.
Ograniczenia i wyzwania
Głównym ograniczeniem jest stosunkowo niska sprawność energetyczna. Zjawisko Peltiera wymaga znacznej ilości energii elektrycznej do uzyskania pożądanego efektu chłodzenia. Większość energii zamienia się w ciepło odpadowe.
Kolejnym wyzwaniem jest ograniczona różnica temperatur. Moduły Peltiera tracą wydajność przy dużych różnicach temperatur między stronami. Maksymalna różnica rzadko przekracza 70°C.
Rozwiązaniem może być kaskadowe łączenie ogniw lub stosowanie nowych materiałów półprzewodnikowych. Trwają prace nad zwiększeniem sprawności poprzez optymalizację geometrii złącz. Naukowcy badają również możliwość wykorzystania materiałów nanokompozytowych. Rozwój technologii produkcji może przynieść znaczącą poprawę parametrów.
Przyszłość technologii
Rozwój półprzewodników termoelektrycznych zmierza w kierunku zwiększenia sprawności energetycznej. Nowe materiały i metody produkcji pozwalają na lepsze wykorzystanie zjawiska. Badania skupiają się na optymalizacji struktury krystalicznej.
Miniaturyzacja modułów Peltiera otwiera nowe możliwości zastosowań. Coraz mniejsze wymiary umożliwiają integrację z układami elektronicznymi. Pozwala to na precyzyjne chłodzenie pojedynczych komponentów.
Potencjalne nowe zastosowania obejmują medycynę spersonalizowaną i biotechnologię. Termoelektryczne chłodzenie może znaleźć zastosowanie w precyzyjnej kontroli temperatury tkanek podczas zabiegów. Technologia ta może również zrewolucjonizować systemy chłodzenia w pojazdach elektrycznych.
Innowacyjne zastosowania zjawiska Peltiera w przyszłości technologii
Zjawisko Peltiera rewolucjonizuje podejście do kontroli temperatury w różnych dziedzinach. Od precyzyjnego chłodzenia elektroniki po zastosowania medyczne - ta technologia nieustannie się rozwija. Moduły Peltiera wyróżniają się brakiem ruchomych części i cichą pracą, co czyni je idealnymi do zastosowań wymagających niezawodności.
Mimo wyzwań związanych ze sprawnością energetyczną, termoelektryczne chłodzenie znajduje coraz więcej praktycznych zastosowań. Postęp w dziedzinie materiałoznawstwa i rozwój nowych półprzewodników termoelektrycznych systematycznie poprawia wydajność tych układów. Miniaturyzacja i rosnąca efektywność otwierają drogę do wykorzystania tej technologii w coraz to nowszych obszarach.
Przyszłość efektu Peltiera zapowiada się obiecująco. Rozwój spersonalizowanej medycyny, elektromobilności oraz przemysłu kosmicznego stwarza nowe możliwości zastosowań. To sprawia, że technologia ta pozostaje kluczowym elementem w rozwoju nowoczesnych systemów kontroli temperatury.
