Zjawisko aliasingu to problem techniczny występujący podczas konwersji sygnałów analogowych na cyfrowe. Pojawia się, gdy częstotliwość próbkowania jest zbyt niska w stosunku do częstotliwości przetwarzanego sygnału. Prowadzi to do zniekształceń i utraty jakości oryginalnego sygnału. Problem ten dotyka wielu dziedzin - od dźwięku po obrazowanie medyczne.
Najważniejsze informacje:- Aliasing powstaje przy niewystarczającej częstotliwości próbkowania sygnału
- Wysokie częstotliwości są błędnie interpretowane jako niższe
- Problem występuje w przetwarzaniu dźwięku, obrazu i pomiarach medycznych
- Można mu zapobiec przez zwiększenie częstotliwości próbkowania
- Filtracja antyaliasingowa skutecznie ogranicza to zjawisko
- Jest to kluczowe zagadnienie w projektowaniu systemów cyfrowych
Czym jest aliasing - podstawowe informacje
Zjawisko aliasingu to problem techniczny występujący podczas przetwarzania sygnałów cyfrowych. Jest to efekt nakładania się składowych częstotliwościowych, który powstaje przy niewystarczającej częstotliwości próbkowania. W rezultacie następuje zniekształcenie oryginalnego sygnału, co prowadzi do utraty jakości danych.

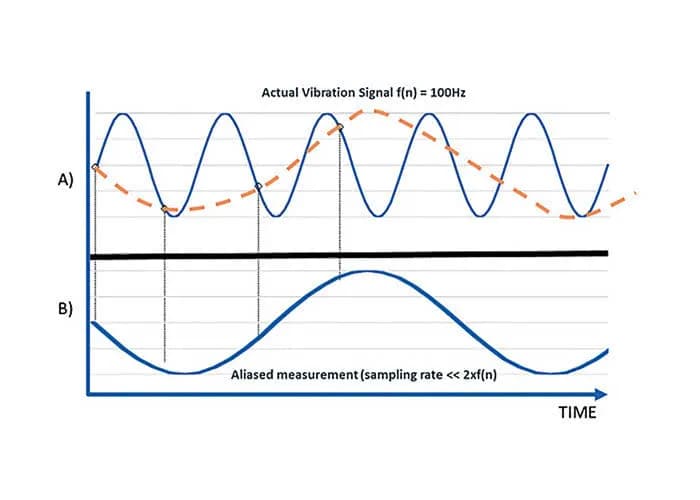

Proces ten zachodzi podczas konwertowania sygnałów analogowych na cyfrowe. Wysokie częstotliwości są wtedy błędnie interpretowane jako niższe. To prowadzi do powstawania artefaktów i zakłóceń w przetworzonym sygnale.
Przetwarzanie sygnałów cyfrowych wymaga dokładnego zrozumienia tego zjawiska. Bez odpowiednich zabezpieczeń, może ono znacząco wpłynąć na jakość końcowego efektu.
Jak powstaje aliasing w technice cyfrowej
Zjawisko aliasingu pojawia się w ściśle określonych warunkach technicznych. Jest bezpośrednio związane z procesem digitalizacji sygnału analogowego. Jego występowanie zależy od kilku kluczowych parametrów technicznych.
- Zbyt niska częstotliwość próbkowania względem częstotliwości sygnału
- Brak odpowiedniej filtracji antyaliasingowej
- Nieprawidłowy dobór parametrów konwersji analogowo-cyfrowej
- Obecność wysokich częstotliwości w sygnale wejściowym
- Nieodpowiednie ustawienia systemów przetwarzających
Zrozumienie tych przyczyn jest kluczowe dla skutecznego przeciwdziałania zjawisku. Pozwala to na odpowiedni dobór parametrów systemów cyfrowych.
Czytaj więcej: Zjawisko rezonansu mechanicznego: jak działa i dlaczego jest groźne?
Twierdzenie Nyquista a zjawisko aliasingu
Twierdzenie Nyquista określa fundamentalną zależność dla próbkowania sygnału. Zgodnie z nim, częstotliwość próbkowania musi być co najmniej dwukrotnie większa od najwyższej częstotliwości zawartej w sygnale. Nieprzestrzeganie tej zasady prowadzi do wystąpienia zjawiska aliasingu.
Praktyczne zastosowanie tego twierdzenia wymaga uwzględnienia marginesu bezpieczeństwa. W rzeczywistych systemach często stosuje się częstotliwość próbkowania 2,2-2,5 razy większą od częstotliwości maksymalnej. Zapewnia to lepszą jakość przetwarzania sygnału.
Skutki nieprawidłowego próbkowania sygnału
Nieodpowiednie próbkowanie sygnału prowadzi do poważnych zniekształceń. Pojawiają się wtedy niepożądane częstotliwości, które nie występowały w oryginalnym sygnale. Efektem są zakłócenia i utrata jakości przetwarzanych danych.
| Parametr | Wartość prawidłowa | Wartość nieprawidłowa |
| Częstotliwość próbkowania | >2x częstotliwość max | <2x częstotliwość max |
| Jakość sygnału | Wysoka, bez zniekształceń | Niska, występują artefakty |
| Wierność odwzorowania | Pełna zgodność z oryginałem | Znaczące odchylenia |
Gdzie występuje aliasing - praktyczne przykłady
Zjawisko aliasingu jest powszechne w systemach audio. Nieprawidłowe próbkowanie może prowadzić do zniekształceń dźwięku i powstawania nieprzyjemnych artefaktów.
W fotografii cyfrowej problem ten objawia się jako nieregularne wzory na zdjęciach. Szczególnie widoczne jest to przy fotografowaniu obiektów z drobnymi, powtarzalnymi wzorami.
Systemy pomiarowe również są narażone na to zjawisko. Może ono prowadzić do błędnych odczytów i nieprawidłowej interpretacji danych pomiarowych.
Wpływ aliasingu na jakość sygnału jest znaczący. Prowadzi do nieodwracalnych zmian w przetwarzanych danych. Może całkowicie zniekształcić oryginalną informację.
Aliasing w grafice komputerowej
Efekt moiré to najbardziej widoczny przykład aliasingu w grafice. Objawia się on jako niepożądane wzory i struktury na obrazach cyfrowych.
Problem ten jest szczególnie widoczny przy skanowaniu dokumentów zawierających drobne wzory. Występuje również przy fotografowaniu ekranów i wyświetlaczy.
Jakość obrazu ulega znacznemu pogorszeniu przez aliasing. Powoduje to utratę szczegółów i ostrości. Może również prowadzić do powstania artefaktów wizualnych.
Metody zapobiegania aliasingowi
Filtracja antyaliasingowa to podstawowa metoda przeciwdziałania temu zjawisku. Istnieje kilka skutecznych sposobów minimalizacji jego wpływu.
- Stosowanie odpowiednich filtrów dolnoprzepustowych
- Zwiększenie częstotliwości próbkowania
- Implementacja zaawansowanych algorytmów filtracji antyaliasingowej
- Prawidłowe projektowanie systemów przetwarzających
Skuteczność tych metod zależy od konkretnego zastosowania. Wymaga indywidualnego podejścia do każdego przypadku.
Filtracja antyaliasingowa w praktyce
Filtracja antyaliasingowa polega na usuwaniu wysokich częstotliwości przed próbkowaniem. Jest to proces realizowany przez specjalne układy elektroniczne lub algorytmy cyfrowe. Właściwy dobór parametrów filtracji ma kluczowe znaczenie.
Skuteczność filtracji zależy od charakterystyki używanego filtru. Filtry o większej złożoności zapewniają lepsze rezultaty. Muszą być jednak odpowiednio dobrane do konkretnego zastosowania.
Wybór odpowiedniego filtru wymaga uwzględnienia wielu parametrów. Najważniejsze to częstotliwość graniczna i charakterystyka przejściowa.
Zapobieganie aliasingowi kluczem do wysokiej jakości sygnału cyfrowego
Zjawisko aliasingu stanowi istotne wyzwanie w procesie przetwarzania sygnałów cyfrowych. Odpowiednia częstotliwość próbkowania i zastosowanie filtracji antyaliasingowej są kluczowe dla zachowania wysokiej jakości sygnału.
Przestrzeganie zasad twierdzenia Nyquista oraz implementacja skutecznych metod zapobiegawczych pozwalają uniknąć zniekształceń i artefaktów. Dotyczy to zarówno systemów audio, grafiki komputerowej, jak i specjalistycznych zastosowań pomiarowych.
Świadome projektowanie systemów cyfrowych, z uwzględnieniem mechanizmów przeciwdziałających aliasingowi, gwarantuje wierną reprodukcję sygnałów analogowych w domenie cyfrowej. Jest to szczególnie istotne w profesjonalnych zastosowaniach, gdzie jakość przetwarzania ma kluczowe znaczenie.
