Zjawisko karbu to specyficzna nieciągłość w materiale, która prowadzi do miejscowego wzrostu naprężeń. Występuje w elementach konstrukcyjnych i może przyjmować formę otworów, nacięć lub rys powierzchniowych. To kluczowe zagadnienie w inżynierii materiałowej.
Karby działają jak koncentratory naprężeń. W ich pobliżu dochodzi do spiętrzenia naprężeń, które może znacząco przekraczać wartości nominalne. Współczynnik koncentracji naprężeń określa stosunek maksymalnego naprężenia w karbie do naprężenia nominalnego. Jest to szczególnie istotne przy projektowaniu elementów maszyn.
Najważniejsze informacje:- Karby to miejsca w konstrukcji, gdzie występuje koncentracja naprężeń
- Istnieją trzy główne typy karbów: geometryczne, strukturalne i złożone
- Karby mogą być przeciążające (zwiększają naprężenia) lub odciążające (zmniejszają naprężenia)
- Zjawisko karbu ma kluczowy wpływ na wytrzymałość zmęczeniową materiałów
- Właściwe uwzględnienie karbów jest niezbędne przy projektowaniu bezpiecznych konstrukcji
- Karby mogą inicjować pęknięcia zmęczeniowe, prowadzące do awarii elementów

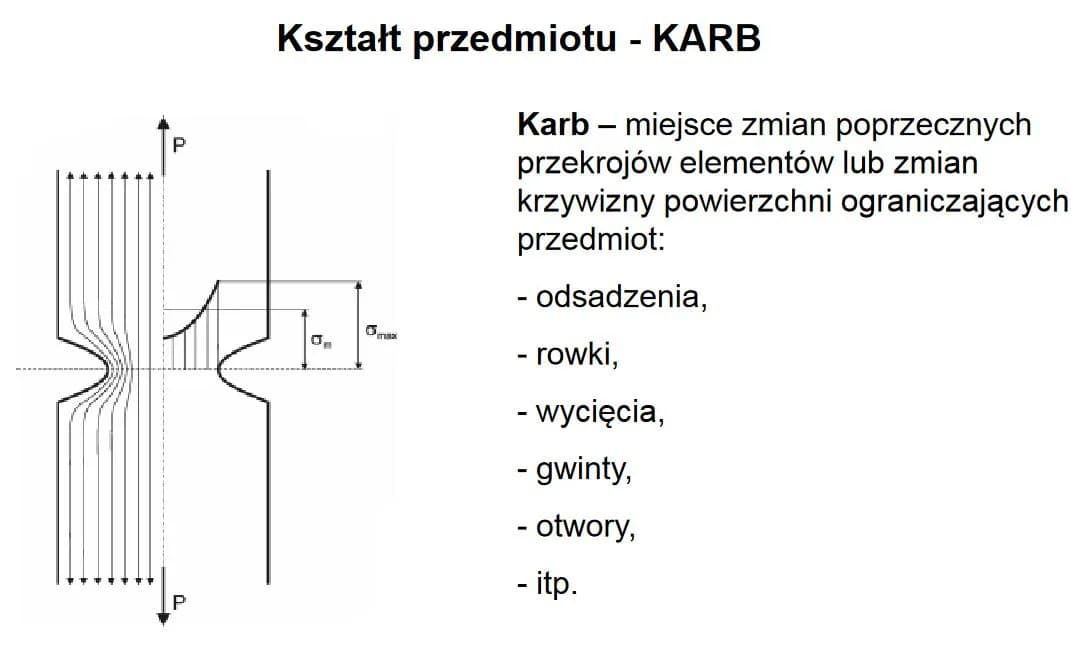

Definicja zjawiska karbu
Zjawisko karbu to rodzaj nieciągłości materiałowej występującej w elementach konstrukcyjnych. Prowadzi ono do miejscowego wzrostu naprężeń, który może znacząco wpływać na wytrzymałość całej konstrukcji. Koncentracja naprężeń w miejscu karbu może prowadzić do poważnych konsekwencji dla całego elementu.
W praktyce inżynieryjnej zjawisko karbu jest jednym z kluczowych czynników wpływających na wytrzymałość zmęczeniową. Karby mogą występować w formie otworów, nacięć czy nagłych zmian przekroju. Ich obecność wymaga szczególnej uwagi podczas projektowania elementów konstrukcyjnych.

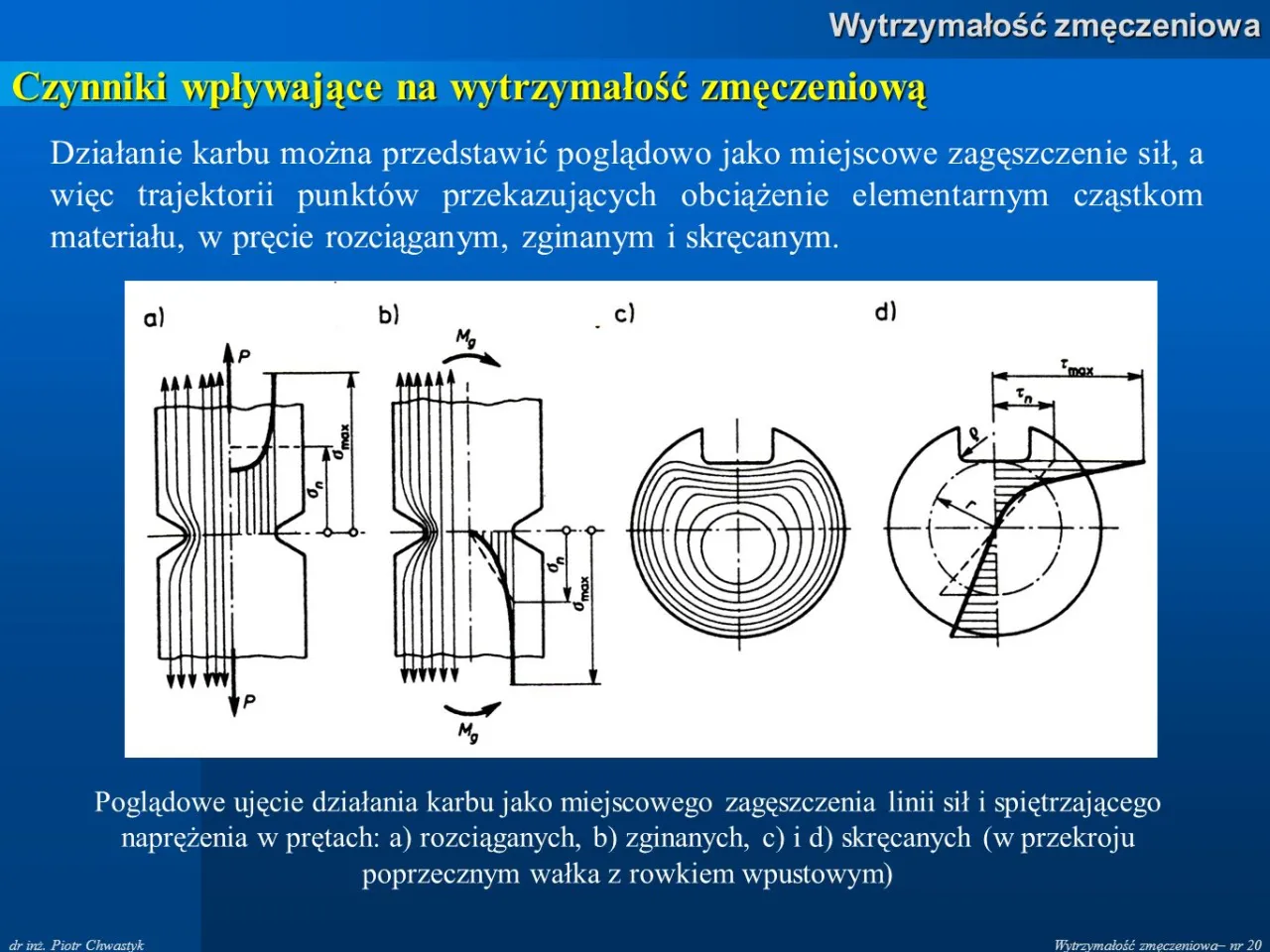

Mechanizm koncentracji naprężeń
Koncentracja naprężeń powoduje lokalne spiętrzenie naprężeń w obszarze karbu. Zjawisko to jest szczególnie niebezpieczne przy obciążeniach zmiennych.
Wartość współczynnika koncentracji naprężeń zależy głównie od geometrii karbu. Im ostrzejsze przejście, tym większa koncentracja.
W praktyce inżynierskiej kluczowe jest uwzględnienie tego zjawiska już na etapie projektowania. Odpowiednie ukształtowanie przejść może znacząco zmniejszyć koncentrację naprężeń.
| Kształt karbu | Współczynnik Kt |
|---|---|
| Otwór okrągły | 2.5-3.0 |
| Rowek półokrągły | 2.0-2.5 |
| Nagła zmiana przekroju | 1.5-2.0 |
Czytaj więcej: Ile kofeiny kryje Twoje ulubione cappuccino? Wynik Cię zaskoczy!
Jak obliczać współczynnik koncentracji naprężeń?
Współczynnik koncentracji naprężeń jest kluczowym parametrem w analizie wytrzymałościowej. Określa on stosunek naprężenia maksymalnego do nominalnego. Jego wartość pozwala ocenić wpływ karbu na konstrukcję.
Kt = σmax / σnom
Symbol σmax oznacza maksymalne naprężenie występujące w karbie. Wartość σnom to naprężenie nominalne w przekroju netto.
Obliczony współczynnik pozwala określić rzeczywiste naprężenia w konstrukcji. Jego znajomość jest niezbędna do prawidłowego wymiarowania elementów.
Klasyfikacja karbów w elementach konstrukcyjnych
Karby geometryczne
Karby geometryczne powstają w wyniku zmian kształtu elementu konstrukcyjnego. Ich występowanie jest często związane z wymaganiami funkcjonalnymi konstrukcji.
Ta kategoria karbów jest najłatwiejsza do zidentyfikowania podczas inspekcji wizualnej. Ich wpływ na koncentrację naprężeń można oszacować za pomocą wzorów analitycznych.
- Nagłe zmiany przekroju
- Otwory i wydrążenia
- Rowki i podcięcia
- Gwinty i nacięcia
- Przejścia promienie
Karby strukturalne
Karby strukturalne wynikają ze zmian w strukturze materiału. Mogą być spowodowane procesami technologicznymi lub obróbką cieplną.
W przeciwieństwie do karbów geometrycznych, te nieciągłości są trudniejsze do wykrycia. Wymagają często specjalistycznych badań materiałowych.
- Wtrącenia materiałowe
- Niejednorodności struktury
- Obszary spawane
- Zmiany twardości materiału
W jaki sposób karby wpływają na wytrzymałość?
Zjawisko karbu znacząco obniża wytrzymałość zmęczeniową elementów. Lokalne spiętrzenie naprężeń może prowadzić do inicjacji pęknięć. W warunkach zmiennego obciążenia, proces destrukcji postępuje szczególnie szybko.
Karby wpływają na rozkład naprężeń w całym elemencie. Powodują powstawanie gradientów naprężeń. Mogą też zmieniać charakter odkształceń w materiale.
W przypadku obciążeń dynamicznych, obecność karbu jest szczególnie niebezpieczna. Może prowadzić do przedwczesnego zniszczenia. Zwiększa też podatność na pękanie kruche.
Konsekwencją obecności karbów jest skrócenie żywotności elementów. Prowadzi to do zwiększonych kosztów eksploatacji i remontów.
Projektowanie z uwzględnieniem karbów
Prawidłowe projektowanie elementów konstrukcyjnych wymaga świadomego kształtowania stref karbowych. Należy unikać ostrych przejść i gwałtownych zmian przekroju. Stosowanie odpowiednich promieni przejścia może znacząco zmniejszyć koncentrację naprężeń.
Nowoczesne metody projektowania wykorzystują analizę MES do optymalizacji kształtu. Pozwala to na dokładne określenie rozkładu naprężeń. Umożliwia też identyfikację krytycznych obszarów konstrukcji.
Normy techniczne, takie jak PN-EN 1993, określają minimalne wymagania. Dotyczą one kształtowania połączeń i przejść w konstrukcjach stalowych.
Praktyczne przykłady występowania karbów
W przemyśle maszynowym zjawisko karbu najczęściej występuje w wałach i osiach. Miejsca osadzenia łożysk i kół zębatych są szczególnie narażone na koncentrację naprężeń.
Konstrukcje spawane również charakteryzują się obecnością karbów. Spoiny czołowe i pachwinowe tworzą naturalne koncentratory naprężeń.
| Element | Przyczyna awarii | Skutek |
|---|---|---|
| Wał turbiny | Ostry karb w miejscu zmiany średnicy | Pęknięcie zmęczeniowe |
| Most stalowy | Wadliwe połączenie spawane | Propagacja pęknięć |
| Zbiornik ciśnieniowy | Nieodpowiedni promień króćca | Rozszczelnienie |
| Przekładnia zębata | Karb w stopce zęba | Złamanie zęba |
| Rama maszyny | Ostre przejście w narożu | Pękanie zmęczeniowe |
Zapobieganie negatywnym skutkom karbów
Minimalizacja wpływu zjawiska karbu wymaga odpowiedniego kształtowania geometrii. Stosowanie łagodnych przejść i odpowiednich promieni zaokrąglenia znacząco redukuje spiętrzenie naprężeń.
Technologie obróbki powierzchniowej mogą zmniejszyć wrażliwość na karby. Nagniatanie i kulowanie tworzą korzystny rozkład naprężeń własnych.
Właściwy dobór materiałów o zwiększonej ciągliwości pozwala ograniczyć skutki karbów. Materiały o wysokiej wytrzymałości zmęczeniowej są mniej wrażliwe na ich obecność.
Nowoczesne metody optymalizacji topologicznej umożliwiają projektowanie elementów o minimalnej koncentracji naprężeń. Symulacje komputerowe pozwalają przewidzieć zachowanie konstrukcji jeszcze przed jej wykonaniem.
Kompleksowe projektowanie z uwzględnieniem zjawiska karbu
Zjawisko karbu stanowi kluczowe zagadnienie w projektowaniu konstrukcji mechanicznych. Obecność karbów zawsze wymaga szczególnej uwagi, ponieważ może prowadzić do znaczącego obniżenia wytrzymałości zmęczeniowej i przedwczesnego zniszczenia elementów.
Skuteczne zapobieganie negatywnym skutkom karbów opiera się na trzech filarach: właściwym projektowaniu geometrii, odpowiednim doborze materiałów oraz stosowaniu nowoczesnych metod obliczeniowych. Koncentracja naprężeń może być znacząco zredukowana poprzez świadome kształtowanie elementów konstrukcyjnych.
Zrozumienie mechanizmów powstawania i działania karbów pozwala inżynierom tworzyć bezpieczniejsze i trwalsze konstrukcje. Właściwe zastosowanie wiedzy o karbach, połączone z nowoczesnymi metodami projektowania i analizy, umożliwia optymalizację konstrukcji pod kątem ich żywotności i niezawodności.
