Zjawisko piezoelektryczne to zdolność generowania ładunku elektrycznego przez niektóre materiały pod wpływem nacisku mechanicznego. Jest to fascynujący proces, który występuje naturalnie w kryształach i ceramice. Nazwa pochodzi od greckiego słowa "piezein", oznaczającego naciskać. To zjawisko działa w dwie strony. Materiał wytwarza prąd pod naciskiem. Może też się odkształcać pod wpływem prądu. Jest to podstawa działania wielu współczesnych urządzeń.
Najważniejsze informacje:- Zjawisko występuje w materiałach takich jak kwarc, ceramika czy nawet DNA
- Pod wpływem nacisku powstaje pole elektryczne
- Proces jest w pełni odwracalny
- Znajduje zastosowanie w czujnikach, silnikach i urządzeniach medycznych
- Materiały piezoelektryczne cechują się długą żywotnością
- Technologia ta pozwala na efektywne przekształcanie energii mechanicznej w elektryczną
Co to jest efekt piezoelektryczny?
Termin piezoelektryczność wywodzi się z języka greckiego - słowo "piezein" oznacza naciskać lub ściskać. Ten fascynujący termin doskonale oddaje istotę tego zjawiska fizycznego.
Zjawisko piezoelektryczne to unikalna właściwość niektórych materiałów do wytwarzania ładunku elektrycznego pod wpływem nacisku mechanicznego. Efekt piezoelektryczny można zaobserwować w wielu naturalnie występujących kryształach. Ten proces jest w pełni odwracalny. Materiały te mogą również zmieniać swój kształt pod wpływem przyłożonego pola elektrycznego.
Eksperci przewidują, że zjawisko piezoelektryczne będzie kluczowym elementem w rozwoju systemów pozyskiwania energii z ruchu. Technologia ta może zrewolucjonizować sposób zasilania urządzeń przenośnych i czujników IoT, wykorzystując energię kroków, wibracji czy drgań.
Jak działa zjawisko piezoelektryczne?

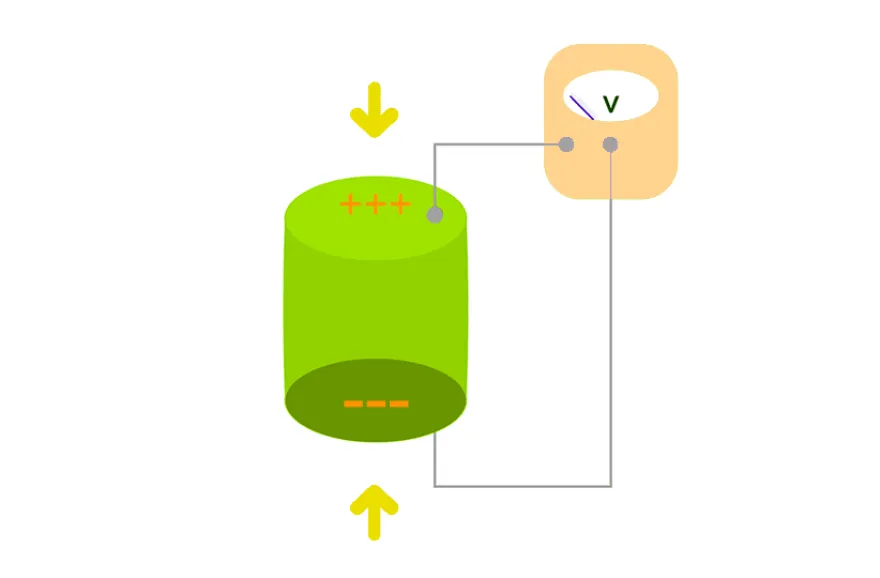

Działanie efektu piezoelektrycznego opiera się na przemieszczaniu się ładunków elektrycznych w strukturze materiału. Gdy materiał piezoelektryczny zostaje ściśnięty lub rozciągnięty, jego wewnętrzna struktura krystaliczna ulega deformacji. W rezultacie dipole elektryczne ulegają przesunięciu.
To przesunięcie prowadzi do powstania różnicy potencjałów między przeciwległymi powierzchniami materiału. Na jednej powierzchni gromadzą się ładunki dodatnie, na drugiej ujemne. Wielkość generowanego napięcia zależy od siły nacisku i właściwości materiału.
Przykładem praktycznym jest zapalniczka piezoelektryczna. Nacisk na przycisk powoduje uderzenie w kryształ piezoelektryczny, generując napięcie wystarczające do wytworzenia iskry zapalającej gaz.
Czytaj więcej: Ćwiczenia na plecy z gumą - Sprawdź 5 najlepszych ćwiczeń dla wzmocnienia i rozciągnięcia mięśni pleców
Odwrotne zjawisko piezoelektryczne - na czym polega?

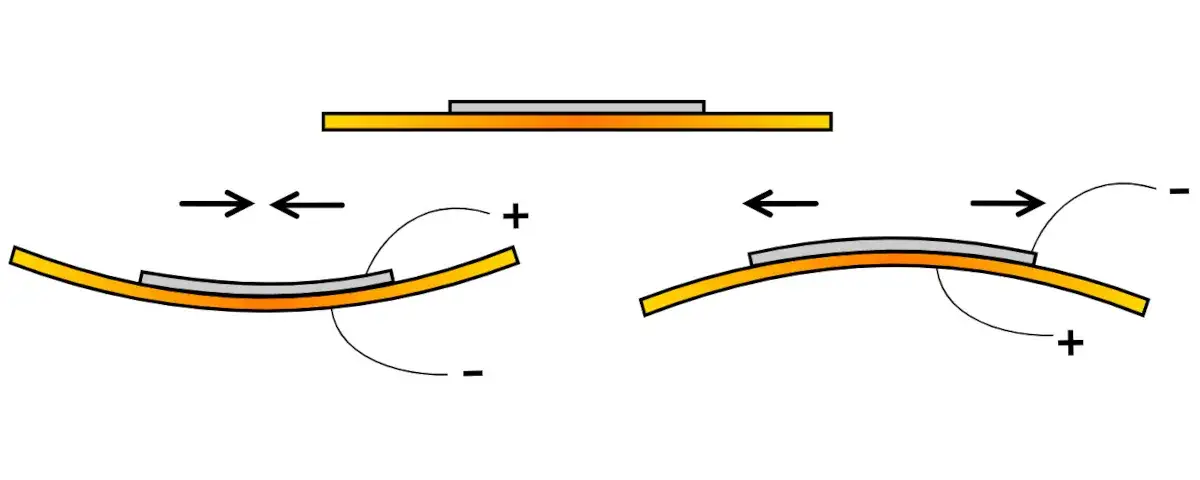

Odwrotne zjawisko piezoelektryczne występuje, gdy do materiału przykładamy napięcie elektryczne. Pod jego wpływem materiał zmienia swoje wymiary - rozszerza się lub kurczy. Zmiana ta jest proporcjonalna do przyłożonego napięcia.
Ten efekt wykorzystuje się w przetwornikach piezoelektrycznych, głośnikach ultradźwiękowych czy precyzyjnych silnikach krokowych. Dzięki temu możliwe jest generowanie kontrolowanych drgań mechanicznych.
Jakie materiały wykazują właściwości piezoelektryczne?
- Kryształy naturalne: - Kwarc (SiO2) - Turmalin - Sól Rochelle'a
- Ceramiki: - Cyrkonian tytanian ołowiu (PZT) - Tytanian baru (BaTiO3) - Niobat litu (LiNbO3)
- Materiały biologiczne: - Kości - DNA - Kolagen
Materiały piezoelektryczne różnią się skutecznością przetwarzania energii. Najwyższą wydajność wykazują ceramiki typu PZT. Kryształy naturalne, choć mniej wydajne, cechują się większą stabilnością i trwałością.
Zastosowanie efektu piezoelektrycznego w przemyśle
Zjawisko piezoelektryczne znajduje szerokie zastosowanie w przemyśle. Największe znaczenie ma w produkcji czujników i przetworników. W medycynie wykorzystuje się je w ultrasonografach i litotrypterach.
Rozwój technologii umożliwił zastosowanie efektu piezoelektrycznego w mikroelektronice. Służy do precyzyjnego pozycjonowania w mikroskopach elektronowych. Coraz częściej wykorzystuje się go też w systemach energy harvestingu.
| Obszar zastosowania | Przykłady urządzeń | Korzyści |
| Medycyna | Ultrasonografy, litotryptery | Bezinwazyjna diagnostyka, precyzja zabiegów |
| Przemysł | Czujniki ciśnienia, akcelerometry | Wysoka dokładność, niezawodność |
| Elektronika użytkowa | Mikrofony, głośniki, zapalniczki | Kompaktowość, energooszczędność |
Czujniki piezoelektryczne - budowa i działanie
Czujniki piezoelektryczne składają się z elementu piezoelektrycznego, elektrod zbierających ładunek oraz obudowy ochronnej. Kluczowym elementem jest odpowiednio docięty i zorientowany kryształ lub ceramika piezoelektryczna.
Zasada działania opiera się na generowaniu ładunku elektrycznego pod wpływem odkształcenia. Przetworniki piezoelektryczne mogą mierzyć siłę, ciśnienie, przyspieszenie i wibracje.
Zaletą jest wysoka czułość i szybkość reakcji. Te czujniki piezoelektryczne są odporne na zakłócenia elektromagnetyczne. Wadą może być czułość na temperaturę i konieczność okresowej kalibracji.
Zalety i korzyści technologii piezoelektrycznej
Technologia wykorzystująca zjawisko piezoelektryczne oferuje wyjątkową precyzję i niezawodność. Urządzenia piezoelektryczne nie wymagają zewnętrznego zasilania do generowania sygnału pomiarowego. To sprawia, że są energooszczędne i niezawodne.
Materiały piezoelektryczne charakteryzują się długą żywotnością. Mogą pracować w trudnych warunkach przemysłowych. Ich kompaktowa budowa umożliwia miniaturyzację urządzeń.
- Wysoka czułość i precyzja pomiarów
- Brak konieczności zewnętrznego zasilania
- Odporność na trudne warunki pracy
- Szybka odpowiedź na bodźce
- Możliwość miniaturyzacji
Przyszłość technologii piezoelektrycznej
Rozwój materiałów piezoelektrycznych zmierza w kierunku zwiększenia ich wydajności. Naukowcy pracują nad nowymi kompozytami o lepszych parametrach. Powstają też elastyczne materiały piezoelektryczne, które można zintegrować z tkaninami.
Innowacyjne zastosowania obejmują pozyskiwanie energii z ruchu ludzkiego ciała. Zjawisko piezoelektryczne może być wykorzystane w inteligentnych chodnikach i podłogach generujących energię. Rozwija się też wykorzystanie w medycynie do precyzyjnego dozowania leków.
W najbliższych latach możemy spodziewać się wzrostu zastosowań w urządzeniach IoT. Przetworniki piezoelektryczne będą zasilać autonomiczne czujniki. Pojawią się też nowe zastosowania w robotyce i automatyce przemysłowej.
Technologia piezoelektryczna - kluczowy element współczesnej elektroniki i przemysłu
Zjawisko piezoelektryczne stanowi fundament wielu nowoczesnych rozwiązań technologicznych. Od prostych zapalniczek po zaawansowane urządzenia medyczne - ten unikalny proces przekształcania energii mechanicznej w elektryczną rewolucjonizuje różne gałęzie przemysłu.
Największą zaletą materiałów piezoelektrycznych jest ich wszechstronność i niezawodność. Dzięki możliwości pracy bez zewnętrznego zasilania, wysokiej precyzji i długiej żywotności, znajdują zastosowanie w medycynie, przemyśle i elektronice użytkowej. Czujniki piezoelektryczne są szczególnie cenione za dokładność pomiarów i odporność na trudne warunki.
Przyszłość tej technologii rysuje się obiecująco. Rozwój nowych materiałów piezoelektrycznych, w tym elastycznych kompozytów, otworzy drogę do innowacyjnych zastosowań w energetyce, IoT i medycynie. Technologia ta może być kluczem do rozwoju zrównoważonych źródeł energii, wykorzystujących ruch i wibracje z naszego otoczenia.
