Zjawisko Zenera to kluczowy proces fizyczny zachodzący w złączach półprzewodnikowych p-n. Zostało odkryte w 1934 roku przez amerykańskiego fizyka Clarence'a Zenera. Występuje ono przy polaryzacji zaporowej złącza.
Podczas tego zjawiska następuje gwałtowny wzrost prądu po przekroczeniu określonego napięcia, zwanego napięciem Zenera. Jest to podstawa działania diod Zenera, które są powszechnie używane w elektronice do stabilizacji napięcia.
Kluczowe informacje:- Zjawisko zachodzi w silnie domieszkowanych złączach p-n
- Występuje przy napięciach do około 5V
- Umożliwia precyzyjną kontrolę napięcia w układach elektronicznych
- Jest wykorzystywane głównie w diodach Zenera
- Służy do stabilizacji napięcia i ochrony przed przepięciami
- Opiera się na mechanizmie przejścia tunelowego elektronów
- Jest podstawą działania wielu zabezpieczeń w elektronice
Czym jest zjawisko Zenera - wyjaśnienie podstaw
Zjawisko Zenera to fundamentalny proces fizyczny występujący w złączach półprzewodnikowych. Zostało odkryte w 1934 roku przez amerykańskiego fizyka Clarence'a Zenera, który badał zachowanie półprzewodników. Jest to jedno z najważniejszych odkryć w dziedzinie elektroniki.
Proces ten zachodzi w złączu p-n podczas polaryzacji zaporowej. Charakteryzuje się gwałtownym wzrostem prądu po przekroczeniu określonej wartości napięcia. Ten moment nazywamy punktem przebicia.
Zjawisko Zenera stanowi podstawę działania wielu elementów elektronicznych. Jest szczególnie istotne w konstrukcji diod Zenera, które służą do stabilizacji napięcia.
Fizyczny mechanizm działania
W silnie domieszkowanych złączach półprzewodnikowych obszar ładunku przestrzennego jest wyjątkowo wąski. Gdy przyłożymy odpowiednio wysokie napięcie wsteczne, elektrony z pasma walencyjnego obszaru typu P mogą tunelować do pasma przewodnictwa obszaru typu N. Ten proces nazywamy tunelowaniem kwantowym.
Podczas przebicia złącza p-n następuje lawinowy wzrost liczby nośników ładunku. Elektrony zyskują wystarczającą energię do pokonania bariery potencjału. Proces ten jest odwracalny i nie powoduje uszkodzenia struktury krystalicznej.
- Tunelowanie kwantowe elektronów przez barierę potencjału
- Gwałtowny wzrost prądu przy określonym napięciu
- Odwracalność procesu bez degradacji struktury
- Silne domieszkowanie złącza p-n
- Wąski obszar ładunku przestrzennego
W rezultacie zjawisko Zenera umożliwia precyzyjną kontrolę przepływu prądu. Jest to kluczowe dla działania wielu układów elektronicznych wymagających stabilnego napięcia.
Czytaj więcej: Czarny humor suchary: Kawały, które wstrząsną śmiesznością
Warunki konieczne do wystąpienia zjawiska
Do wystąpienia zjawiska Zenera niezbędne jest silne domieszkowanie półprzewodnika. Koncentracja domieszek musi przekraczać 10^18 atomów na centymetr sześcienny.
Złącze musi być spolaryzowane zaporowo. Wartość napięcia musi przekroczyć charakterystyczne dla danego materiału napięcie przebicia.
| Zakres napięcia [V] | Dominujące zjawisko |
|---|---|
| 0-5 | Czyste zjawisko Zenera |
| 5-7 | Zjawisko mieszane (Zener + lawinowe) |
| >7 | Przebicie lawinowe |
Napięcie przebicia zależy od poziomu domieszkowania materiału. Im wyższe domieszkowanie, tym niższe napięcie potrzebne do wywołania zjawiska.
Rola napięcia przebicia
Napięcie przebicia to kluczowy parametr w zjawisku Zenera. Określa ono moment, w którym złącze zaczyna przewodzić prąd w kierunku zaporowym. Jest to wartość charakterystyczna dla danego typu diody Zenera.

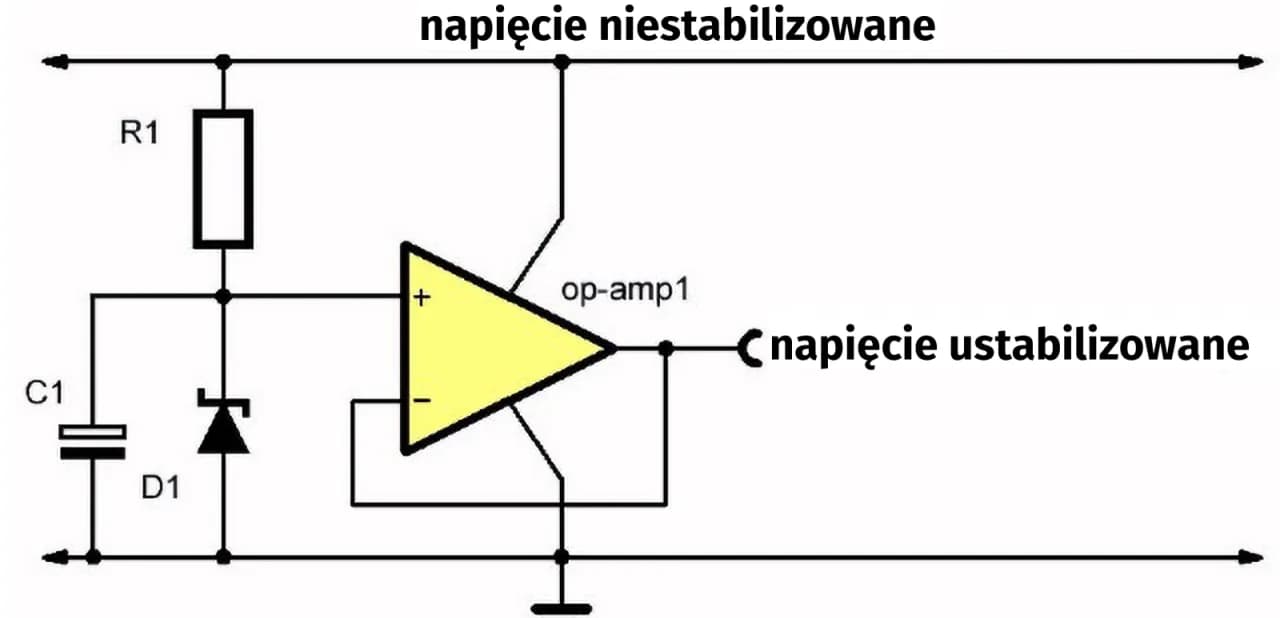

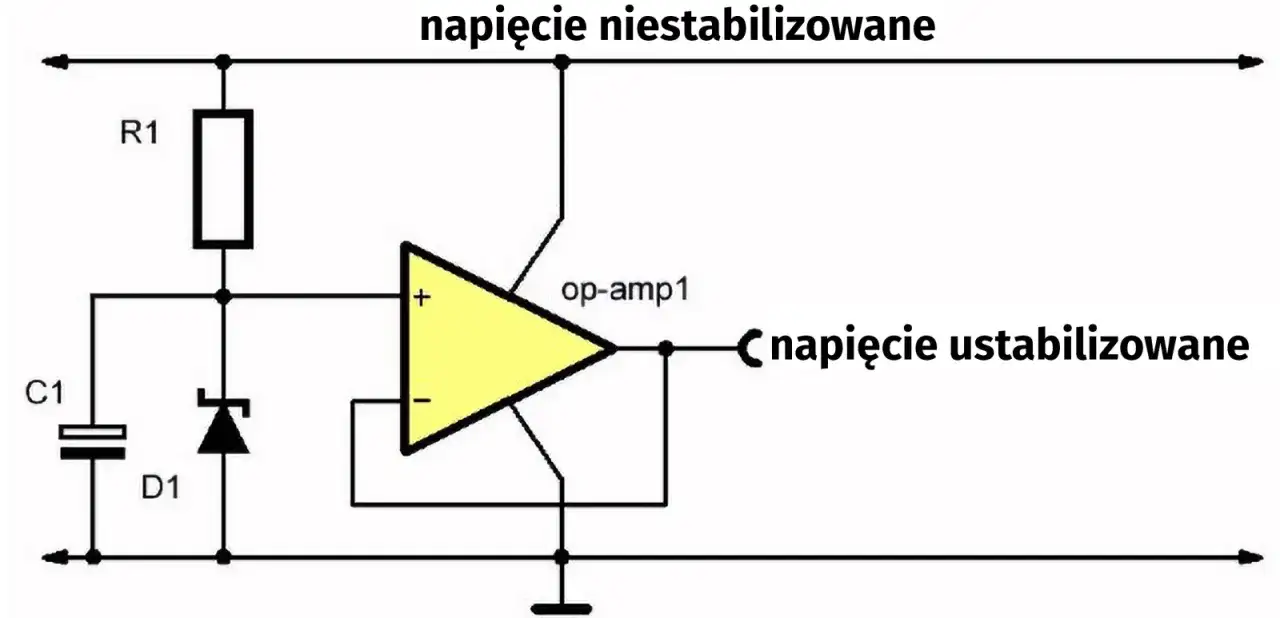

W praktyce napięcie przebicia wykorzystuje się do stabilizacji napięcia w układach elektronicznych. Diody projektuje się tak, aby przebicie następowało przy ściśle określonej wartości napięcia. Zjawisko to wykorzystuje się w regulatorach napięcia.
Praktyczne wykorzystanie w diodach
Dioda Zenera to specjalny rodzaj diody wykorzystującej opisywane zjawisko. Jej konstrukcja jest zoptymalizowana pod kątem pracy w zakresie przebicia.
W kierunku przewodzenia działa jak zwykła dioda. Jednak w kierunku zaporowym, po przekroczeniu napięcia przebicia, zaczyna przewodzić prąd przy stałym napięciu.
Głównym zastosowaniem jest stabilizacja napięcia oraz zabezpieczenie przeciwprzepięciowe. Diody te występują w wersjach o różnych napięciach znamionowych.
Właściwy dobór parametrów diody Zenera jest kluczowy dla jej efektywnego działania. Pozwala to uniknąć problemów z przegrzewaniem i niestabilnością napięcia.
Charakterystyka diod Zenera

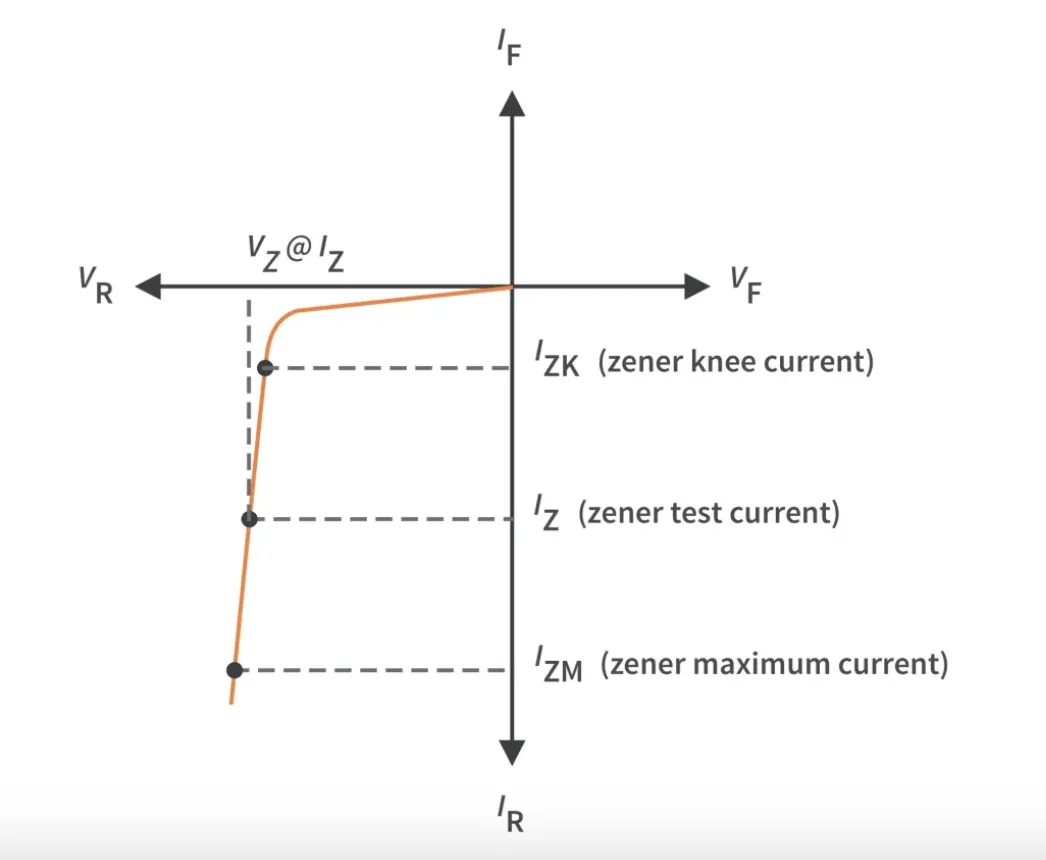

Diody Zenera charakteryzują się bardzo stromą charakterystyką prądowo-napięciową w obszarze przebicia. Napięcie na diodzie pozostaje praktycznie stałe mimo znacznych zmian prądu. Ta cecha sprawia, że są idealne do stabilizacji napięcia.
Temperatura ma wpływ na parametry diody Zenera. Współczynnik temperaturowy napięcia może być zarówno dodatni jak i ujemny. Zależy to od wartości napięcia przebicia.
- Stałe napięcie w szerokim zakresie prądów
- Mała impedancja dynamiczna w obszarze przebicia
- Wysoka odporność na przeciążenia
- Precyzyjnie określone napięcie przebicia
Rola w elektronice użytkowej
Diody Zenera są powszechnie stosowane w zasilaczach jako elementy stabilizujące napięcie. Znajdują zastosowanie w układach zabezpieczających przed przepięciami. Ich prosta konstrukcja zapewnia niezawodność działania.
W elektronice cyfrowej służą do ustalania poziomów odniesienia. Często wykorzystuje się je w przetwornikach analogowo-cyfrowych. Zapewniają też ochronę delikatnych układów scalonych.
W sprzęcie audio wysokiej klasy diody Zenera stosuje się w układach polaryzacji stopni wzmacniających. Ich niski poziom szumów i stabilne parametry sprawiają, że są idealne do tego zastosowania.
| Urządzenie | Zastosowanie |
|---|---|
| Zasilacz | Stabilizacja napięcia wyjściowego |
| Sprzęt RTV | Ochrona przed przepięciami |
| Układy pomiarowe | Źródło napięcia odniesienia |
| Aparatura medyczna | Precyzyjna regulacja napięcia |
Porównanie z innymi zjawiskami przebicia
Zjawisko Zenera różni się od przebicia lawinowego mechanizmem fizycznym. W przypadku zjawiska Zenera elektrony tunelują przez barierę potencjału. Przebicie lawinowe opiera się na jonizacji zderzeniowej.
Temperatura wpływa odmiennie na oba zjawiska. Zjawisko Zenera wykazuje ujemny współczynnik temperaturowy przy niskich napięciach. W przypadku przebicia lawinowego współczynnik jest zawsze dodatni.
Przebicie lawinowe wymaga wyższych napięć niż zjawisko Zenera. Występuje głównie w słabo domieszkowanych złączach. Jest też bardziej wrażliwe na zmiany temperatury.
Mechanizm tunelowy jest dominujący przy napięciach poniżej 5V. Charakteryzuje się bardzo krótkim czasem ustalania.
Przebicie lawinowe dominuje przy napięciach powyżej 7V. Proces wymaga większej energii i generuje więcej ciepła.
Co warto zapamiętać o zjawisku Zenera?
Zjawisko Zenera stanowi fundamentalny proces w elektronice, umożliwiający kontrolowany przepływ prądu w złączach półprzewodnikowych. Jego kluczową cechą jest gwałtowny wzrost przewodnictwa przy określonym napięciu przebicia, co znajduje szerokie zastosowanie w stabilizacji napięcia.
Najważniejszym praktycznym wykorzystaniem tego zjawiska są diody Zenera. Służą one jako elementy zabezpieczające i stabilizujące w różnorodnych urządzeniach elektronicznych. Ich działanie opiera się na precyzyjnie kontrolowanym przebiciu złącza p-n.
W przeciwieństwie do przebicia lawinowego, zjawisko Zenera występuje przy niższych napięciach (do 5V) i charakteryzuje się większą stabilnością. Ta unikalna właściwość sprawia, że jest niezastąpione w konstrukcji regulatorów napięcia i zabezpieczeń przeciwprzepięciowych.
