Naskórkowość to kluczowe zjawisko fizyczne występujące w obwodach prądu przemiennego. Prąd płynie głównie przy powierzchni przewodnika. Gęstość prądu maleje w miarę wnikania w głąb materiału. Proces ten zachodzi na skutek interakcji pól magnetycznych i elektrycznych, prowadząc do wzrostu rezystancji przewodnika. Zjawisko ma szczególne znaczenie przy wysokich częstotliwościach, zwłaszcza powyżej 150 kHz.
Kluczowe informacje:- Prąd koncentruje się głównie na powierzchni przewodnika
- Zjawisko nasila się wraz ze wzrostem częstotliwości
- Prowadzi do zwiększenia efektywnej rezystancji przewodnika
- Występuje w silnikach indukcyjnych podczas rozruchu
- Ma istotny wpływ na projektowanie kabli i torów prądowych
- Wymaga specjalnych technik minimalizacji strat energii
Czym jest zjawisko naskórkowości?
Zjawisko naskórkowości, znane również jako efekt naskórkowy lub skin effect, to proces, w którym prąd przemienny płynie głównie przy powierzchni przewodnika. Ten efekt znacząco wpływa na przewodzenie prądów przemiennych w materiałach przewodzących. Gęstość prądu maleje wykładniczo w miarę przemieszczania się w głąb przewodnika.
Skutkiem zjawiska naskórkowości jest zwiększenie efektywnej rezystancji przewodnika. To prowadzi do większych strat mocy w układach elektrycznych. Zjawisko staje się szczególnie istotne przy wysokich częstotliwościach prądu.
Mechanizm powstawania efektu naskórkowości
Efekt powierzchniowy w przewodnikach powstaje w wyniku złożonej interakcji pól elektromagnetycznych. Zmienny prąd płynący w przewodniku generuje zmienne pole magnetyczne. To pole indukuje prądy wirowe wewnątrz przewodnika. Powstałe prądy wirowe przeciwdziałają przepływowi prądu w centrum przewodnika.
Interakcja między polami prowadzi do wypierania prądu ku powierzchni. Zjawisko nasila się wraz ze wzrostem częstotliwości. Skutkiem jest nierównomierny rozkład prądu w przekroju przewodnika.
Czytaj więcej: Co jedzą kaczki dzikie: Tajemnice ich diety odkryte
Głębokość wnikania prądu w przewodnikach

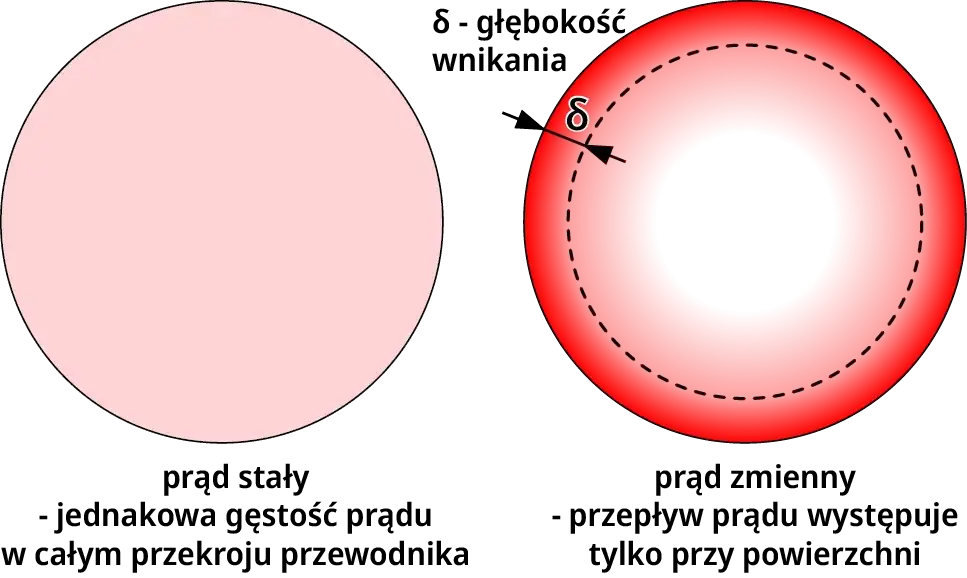

Głębokość wnikania prądu to kluczowy parametr opisujący zjawisko naskórkowości. Określa ona odległość od powierzchni przewodnika, na której gęstość prądu spada e-krotnie.
Wartość głębokości wnikania prądu zależy głównie od częstotliwości i właściwości materiału. Im wyższa częstotliwość, tym mniejsza głębokość wnikania.
| Częstotliwość | Głębokość wnikania w miedzi |
|---|---|
| 20 Hz | 14,77 mm |
| 100 Hz | 6,61 mm |
| 1 kHz | 2,09 mm |
| 5 kHz | 0,93 mm |
| 10 kHz | 0,66 mm |
| 20 kHz | 0,46 mm |
Jak częstotliwość wpływa na efekt naskórkowości?
Wpływ częstotliwości na zjawisko naskórkowości jest znaczący. Wraz ze wzrostem częstotliwości prądu, efekt staje się coraz bardziej widoczny. Straty mocy rosną proporcjonalnie do pierwiastka z częstotliwości.
Przy niskich częstotliwościach (poniżej 60 Hz) efekt jest stosunkowo niewielki. Dla typowej sieci energetycznej (50-60 Hz) straty są akceptowalne. W zastosowaniach przemysłowych często trzeba uwzględniać to zjawisko.
Wartością krytyczną jest częstotliwość 150 kHz. Powyżej tej wartości zjawisko naskórkowości staje się dominującym czynnikiem w projektowaniu układów elektrycznych.
Skutki zjawiska naskórkowości w urządzeniach
Zjawisko naskórkowości znacząco wpływa na działanie urządzeń elektrycznych. Zwiększona rezystancja przewodników wysokoczęstotliwościowych prowadzi do większych strat cieplnych. Jest to szczególnie widoczne w transformatorach i dławikach.
W silnikach elektrycznych efekt ten wpływa na rozruch i sprawność. Prądy rozruchowe koncentrują się w zewnętrznej części uzwojeń. Zjawisko to wymusza stosowanie specjalnych konstrukcji prętów wirnika.
Systemy przesyłowe wysokiej częstotliwości wymagają specjalnych rozwiązań. Kable i przewody muszą być odpowiednio dobrane. Konstrukcja musi uwzględniać zwiększone straty mocy.
- Wzrost strat mocy w przewodnikach
- Zmniejszenie skutecznej powierzchni przekroju przewodnika
- Pogorszenie sprawności urządzeń
- Zwiększone nagrzewanie się elementów
- Konieczność przewymiarowania przekrojów przewodów
Straty mocy związane z efektem naskórkowości
Straty energetyczne rosną wraz z częstotliwością prądu. Efekt naskórkowy może zwiększyć rezystancję przewodnika nawet kilkukrotnie. To przekłada się na wyższe straty cieplne.
W transformatorach wysokiej częstotliwości straty są znaczące. Wymagają one specjalnych rozwiązań konstrukcyjnych. Stosuje się przewody typu litz i specjalne uzwojenia.
Koszty ekonomiczne wiążą się głównie ze zwiększonym zużyciem energii. Wymagane są też droższe materiały i komponenty.
Minimalizacja negatywnych skutków
Istnieje kilka skutecznych metod przeciwdziałania zjawisku naskórkowości. Podstawową techniką jest stosowanie wiązek cienkich, izolowanych przewodów. Pozwala to na lepsze wykorzystanie przekroju przewodnika.
Ważny jest też odpowiedni dobór materiałów przewodzących. Stosowanie przewodów o specjalnej konstrukcji znacząco redukuje straty. Kluczowe jest też właściwe chłodzenie układów.
- Stosowanie przewodów typu litz
- Wykorzystanie rurowych przewodników
- Projektowanie specjalnych kształtów przewodników
- Optymalizacja układów chłodzenia
- Dobór odpowiednich materiałów izolacyjnych
- Implementacja układów kompensacji strat
Zastosowania zjawiska w przemyśle
W niektórych przypadkach zjawisko naskórkowości wykorzystuje się celowo. Jest ono kluczowe w procesach hartowania indukcyjnego.
Nagrzewanie indukcyjne wykorzystuje to zjawisko do efektywnego podgrzewania materiałów. Ta metoda jest szeroko stosowana w przemyśle metalurgicznym.
Technologie wykorzystujące efekt naskórkowy stale się rozwijają. Znajdują one nowe zastosowania w przemyśle półprzewodników i elektronice wysokich częstotliwości.
Efekt naskórkowości w silnikach elektrycznych
Zjawisko naskórkowości ma szczególne znaczenie podczas rozruchu silników. Prądy rozruchowe koncentrują się w zewnętrznej części prętów wirnika. To zjawisko wpływa na charakterystykę momentu rozruchowego.
W silnikach klatkowych efekt ten wykorzystuje się świadomie. Specjalna konstrukcja prętów wirnika pozwala uzyskać lepsze parametry rozruchowe. Moment rozruchowy jest większy dzięki zwiększonej rezystancji.
Konstruktorzy stosują różne kształty żłobków wirnika. Optymalizacja geometrii pozwala wykorzystać zjawisko naskórkowości do poprawy charakterystyki silnika.
Kluczowe aspekty zjawiska naskórkowości w nowoczesnej elektrotechnice
Zjawisko naskórkowości stanowi fundamentalny aspekt w projektowaniu i działaniu urządzeń elektrycznych. Jego wpływ jest szczególnie istotny przy wysokich częstotliwościach, gdzie koncentracja prądu na powierzchni przewodnika może znacząco zwiększyć straty energii i koszty operacyjne.
Zrozumienie mechanizmów efektu naskórkowego pozwala na skuteczne przeciwdziałanie jego negatywnym skutkom poprzez stosowanie specjalnych konstrukcji przewodników i optymalizację projektów. W niektórych zastosowaniach, jak hartowanie indukcyjne czy silniki elektryczne, zjawisko to wykorzystuje się celowo dla uzyskania pożądanych efektów.
Przyszłość rozwoju technologii elektrycznych będzie ściśle związana z umiejętnym zarządzaniem zjawiskiem naskórkowości. Kluczowe znaczenie ma tu odpowiedni dobór materiałów, konstrukcji i metod chłodzenia, co pozwala na osiągnięcie optymalnej wydajności urządzeń przy zachowaniu rozsądnych kosztów eksploatacji.
